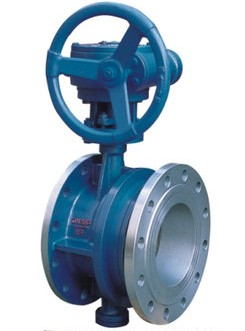

伸缩蝶阀
更新：2021/1/11 9:31:48 点击：
- 品牌：
- 型号：
-
产品介绍
|
产品名称：
|
伸缩蝶阀 |
|
产品型号：
|
DS341F |
|
产品口径：
|
|
|
产品压力：
|
|
|
产品材质：
|
|
|
产品简介：
|
伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态 |
伸缩蝶阀
|
产品名称：
|
伸缩蝶阀
|
|
产品型号：
|
DS341F
|
|
产品口径：
|
DN100～2000
|
|
产品压力：
|
0.6MPa～1.6MPa
|
|
产品材质：
|
铸铁、铸钢、不锈钢等
|
|
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
|
|
产品详情
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
伸缩蝶阀产品介绍：
伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
伸缩蝶阀应用范围：
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点，适用于耐高温、高压及耐腐蚀、抗磨损等行业。
伸缩蝶阀结构特点：
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速; 2、伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便; 3、密封部位可调节更换,密封性能可靠.
伸缩蝶阀分类
1、伸缩蝶阀按结构形式分类
(1)单偏心伸缩煤阀
(2)双偏心伸缩蝶阀 (3)三偏心伸缩跺阀
2、伸缩蝶阀按密封面材质分类
(1)软密封伸缩蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。 2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封伸缩蝶阀。密封副由金属硬质材料对金属硬质材料构成。
伸缩蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T 8527-1997 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008
主要技术参数
主要零部件材料
采用标准
DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸 单位：mm
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
