J61Y高压高温针型截止阀
- 品牌：
- 型号：
-
|
产品名称：
|
J61Y高压高温针型截止阀 |
|
产品型号：
|
J61Y |
|
产品口径：
|
DN6~20 |
|
产品压力：
|
PN1.6~32MPa |
|
产品材质：
|
锻钢、不锈钢等 |
|
产品简介：
|
高压高温针型截止阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。高压高温针型截止阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封. |
一、高压高温针型截止阀特点用途：
高压高温针型截止阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.
高压高温针型截止阀产品广泛应用于石油、化工、天然气、电站、冶金、国防科研等领域。
二、高压高温针型截止阀主要零件材料:
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣密封圈 |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢 |
不锈钢 |
聚四氧乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
三、高压高温针型截止阀主要性能规范:
|
型号 |
公称压力 |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
壳体Shell |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
|

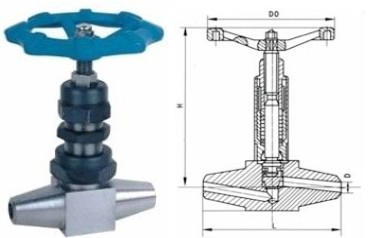

四、高压高温针型截止阀主要外形及连接尺寸(mm):
|
公称直径DN(mm) |
管螺纹RC |
尺寸 |
重量(Kg) |
||||
|
Do |
L |
H |
Hi |
d |
|||
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
12000 |
145 |
150 |
165 |
15 |
2.60 |
订货须知：
一、①J61Y高压高温针型截止阀产品名称与型号②J61Y高压高温针型截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J61Y高压高温针型截止阀型号，请按J61Y高压高温针型截止阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
