低温截止阀
- 品牌：
- 型号：
-
|
产品名称：
|
低温截止阀 |
|
产品型号：
|
DJ41Y、 |
|
产品口径：
|
DN15~200 |
|
产品压力：
|
PN1.6~4.0 |
|
产品材质：
|
低温钢，不锈钢等 |
|
产品简介：
|
低温截止阀适用于低温液体贮运设备的管理系统，低温截止阀开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。 |
一、低温截止阀主要机械性能：
①韧性－脆性转变温度低于使用温度；
②满足设计要求的强度；
③在使用温度下组织结构稳定
④良好的焊接性和加工成型性；
⑤在石油气深冷分离设备中，绝大部分的最低使用温度为-110℃,个别设备中达-150℃,可分别采用低合金钢、3～6%镍钢或 9%镍钢。
二、低温截止阀技术规范：
|
结构形式 |
BB-BG-OS&Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
JB/T7749-95 |
|
结构长度 |
GB/T12221-89 |
|
连接法兰 |
GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89 |
|
试验和检验 |
JB/T7749-95 |
三、低温截止阀技术参数：
|
型号 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
工作压力（MPa） |
1.6 |
2.5 |
4.0 |
|||
|
适用温度（℃） |
-45 |
-101 |
-196 |
|||
|
适用介质 |
液化天然气、乙烯、丙烯等低温介质 |
|||||

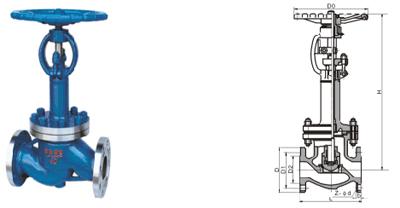

四、低温截止阀外形和连接尺寸：
|
公称通径 |
主要外形尺寸和连接尺寸 |
H |
|
||||||||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
-46℃ |
-101℃ |
-196℃ |
|
|||||
|
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R |
|
||||||||||||||
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
240 |
460 |
480 |
520 |
|
||||
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
280 |
475 |
505 |
525 |
|
||||
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
280 |
520 |
550 |
590 |
|
||||
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
320 |
545 |
575 |
615 |
|
||||
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
360 |
590 |
620 |
660 |
|
||||
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
650 |
650 |
730 |
|
||||
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
400 |
850 |
850 |
930 |
|
||||
|
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
450 |
956 |
986 |
1036 |
|
||||
|
300 |
850 |
460 |
410 |
375 |
30 |
12-25 |
500 |
1095 |
1125 |
1175 |
|
||||
|
|
锻件 |
|
铸件 |
|
|||||||||||
|
|
标准、材料牌号 |
最低温度℃ |
标准、材料牌号 |
最低温度℃ |
|||||||||||
|
|
ASTM A350 LF2 |
-45.6 |
ASTM A352 LCB、LCC |
-46 |
|||||||||||
|
|
ASTM A350 LF5 |
-59.4 |
ASTM A352 LC1 |
-59 |
|||||||||||
|
|
ASTM A350 LF9 |
-73.3 |
ASTM A352 LC2 |
-73 |
|||||||||||
|
|
ASTM A350 LF3 |
-101.1 |
ASTM A352 LC3 |
-101 |
|||||||||||
|
|
ASTM A182 F304 |
-254 |
ASTM A351 CF8 |
-254 |
|||||||||||
|
|
ASTM A182 F316 |
-254 |
ASTM A351 CF8M |
-254 |
|||||||||||
|
|
ASTM A182 F304L |
-254 |
ASTM A351 CF3 |
-254 |
|||||||||||
|
|
ASTM A182 F316L |
-254 |
ASTM A351 CF3M |
-254 |
|||||||||||
