三片式加长对焊球阀
- 品牌：
- 型号：
-
|
产品名称：
|
三片式加长对焊球阀 |
|
产品型号：
|
Q61F |
|
产品口径：
|
DN8-100 |
|
产品压力：
|
1.6-64MPa |
|
产品材质：
|
不锈钢304、316等 |
|
产品简介：
|
Q61F三片式加长对焊球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 |
一、三片式加长对焊球阀结构特点：
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。
二、三片式加长对焊球阀标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、三片式加长对焊球阀主要性能规范
|
公称压力 |
PN |
1.6、2.5、4.0、6.4 |
Mpa |
|
强度试验压力 |
PT |
2.4、3.8、6.0、9.6 |
|
|
低压气密封试验压力 |
0.6 |
||
|
高压密封试验压力 |
1.8.2.8.4.4.7.1 |
||
|
适用介质 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
水、油、气 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-40～180° |
||

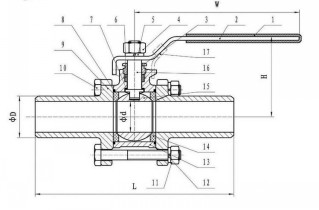

四、三片式加长对焊球阀主要连接尺寸
|
SIZE |
DN |
L |
H |
W |
|
1/4" |
6 |
112 |
52 |
105 |
|
3/8" |
10 |
112 |
52 |
105 |
|
1/2" |
15 |
128 |
65 |
130 |
|
3/4" |
20 |
135 |
70 |
130 |
|
1" |
25 |
142 |
78 |
150 |
|
11/4" |
32 |
165 |
82 |
180 |
|
11/2" |
40 |
175 |
90 |
200 |
|
2" |
50 |
205 |
98 |
200 |
|
21/2" |
65 |
250 |
140 |
240 |
|
3" |
80 |
275 |
155 |
265 |
|
4" |
100 |
350 |
122 |
300 |
五、三片式加长对焊球阀主要零件材料
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
FCD45 |
|
垫圈 |
不锈钢SS304 |
FCD45 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
B7 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
B8 |
