美标闸阀
- 品牌：
- 型号：
-
|
产品名称：
|
美标闸阀 |
|
产品型号：
|
Z40H |
|
产品口径：
|
DN15~500 |
|
产品压力：
|
PN150~900Lb |
|
产品材质：
|
铸钢、不锈钢、合金钢等 |
|
产品简介：
|
美标闸阀采用楔式弹性闸板结构设计紧凑合理，造型美观密封可靠，美标闸阀广泛用于石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。 |
一、美标闸阀压力试验
|
公称压力PN(Lb) NominalPressure |
强度试验 Shell Test |
水密封试验 WaterSeal Test |
气密封试验 Air SealTest |
|||
|
MPa |
Lbf/in |
MPa |
Lbf/in |
MPa |
Lbf/in |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
630 |
||
二、美标闸阀标准规范
|
设计与制造 Design and Manufacture |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力-温度Pressure Temperature Lating |
试验-检验Inspection and Test |
|||||
|
API 600 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
|||||
|
API 6D |
API 6D |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 6D |
|||||
|
公称压力PN(Lb) NominalPressure |
强度试验 |
水密封试验 |
气密封试验 |
|||||||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|||||
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
||||
|
300 |
7.7 |
1110 |
5.7 |
815 |
||||||
|
600 |
15.3 |
2220 |
11.3 |
630 |
||||||
|
900 |
23.0 |
3330 |
17 |
2445 |
||||||
三、美标闸阀零件材料及性能
|
主 |
阀体、阀盖、闸板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
|
密封面 |
Cr13 |
本体(W)或硬质合金(Y) |
|||||
|
阀杆及内件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
|
填 料 |
柔性石墨 |
||||||
|
垫 片 |
不锈钢缠绕垫片 |
||||||
|
适用 |
适用介质 |
水、蒸汽、 油品等 |
硝酸等腐蚀性介质 |
强氧化性 |
醋酸等腐蚀性介质 |
||
|
适用温度 |
-29～425 ℃ |
-40～550 ℃ |
|||||
四、美标闸阀连接尺寸和重量
|
DN |
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm） |
重量(kg) Weight |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
169 |
100 |
5 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
192 |
100 |
6.1 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
230 |
120 |
9 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
246 |
120 |
12 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
283 |
150 |
17 |
|
50 |
2 |
178 |
152 |
120.7 |
92 |
19.0 |
4-19 |
323 |
150 |
23 |
|
65 |
21/2 |
190.5 |
178 |
139.7 |
105 |
22.4 |
4-19 |
347 |
180 |
45 |
|
80 |
3 |
230 |
190 |
152.4 |
127 |
24 |
4-19 |
383 |
200 |
50 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
457 |
200 |
63 |
|
125 |
5 |
254 |
254 |
216 |
186 |
24 |
8-22.5 |
632 |
250 |
89 |
|
150 |
6 |
267 |
279 |
241.5 |
216 |
25.4 |
8-22.5 |
635 |
250 |
108 |
|
200 |
8 |
292 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
762 |
280 |
171 |
|
250 |
10 |
330 |
406 |
362 |
324 |
30.2 |
12-25.4 |
892 |
300 |
263 |
|
300 |
12 |
356 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1080 |
350 |
346 |
|
350 |
14 |
381 |
533 |
476.3 |
413 |
35 |
12-29 |
1295 |
350 |
488 |
|
400 |
16 |
406 |
597 |
539.8 |
470 |
36.6 |
16-29 |
1435 |
400 |
621 |
|
450 |
18 |
432 |
635 |
577.9 |
533 |
39.6 |
16-32 |
1626 |
400 |
814 |
|
500 |
20 |
457 |
398 |
635 |
584 |
43 |
20-32 |
1829 |
450 |
992 |
|
600 |
24 |
508 |
813 |
749.3 |
692 |
48.8 |
20-35 |
2175 |
500 |
1492 |
|
650 |
26 |
559 |
786 |
744.5 |
711 |
51.3 |
36-22.5 |
2235 |
550 |
1801 |
|
700 |
28 |
610 |
837 |
795.3 |
762 |
44.5 |
40-22.5 |
2310 |
600 |
1933 |
|
750 |
30 |
610 |
887 |
846 |
813 |
44.5 |
44-22.5 |
2695 |
600 |
2272 |
|
800 |
32 |
660 |
941 |
900 |
864 |
46 |
48-22.5 |
3708 |
-- |
-- |
|
900 |
36 |
711 |
1057 |
1009.7 |
927 |
52.3 |
40-25.4 |
3924 |
-- |
-- |
|
1000 |
40 |
812 |
1175 |
1120.6 |
1080 |
55.6 |
44-25.4 |
4318 |
-- |
-- |
五、美标闸阀安装注意事项
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

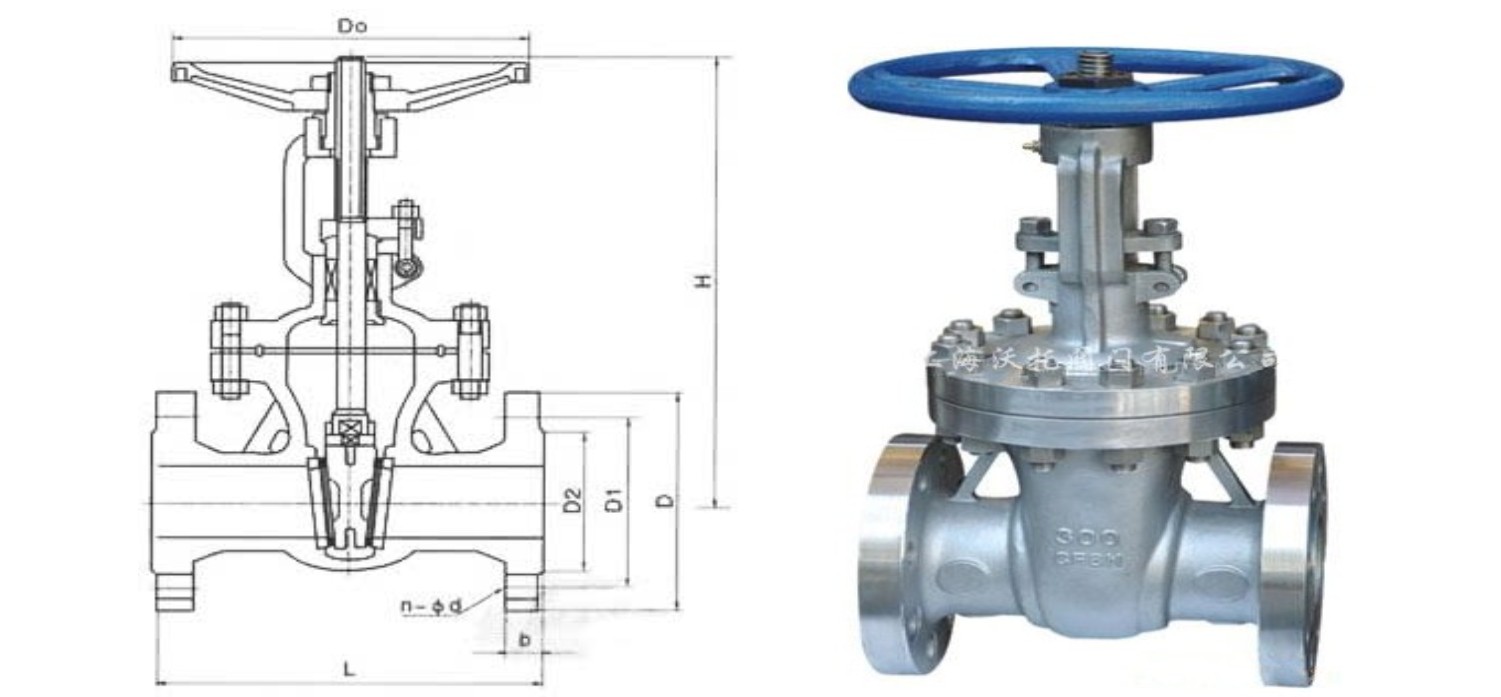

六、美标闸阀结构示意图
